МПУ
Многофункциональный пульт управления (далее – МПУ) является полнофункциональным аппаратным решением для организации рабочих мест операторов и предназначен для работы в автоматизированных комплексах контроля и управления, для решения информационных и расчетных задач как в автоматическом, так и в диалоговом режимах. МПУ комплектуются вычислителями серии ВК, позволяющими обеспечить гибкость применения и необходимую производительность. Благодаря модульной архитектуре изделия серии МПУ могут быть адаптированы практически под любые требования заказчика.

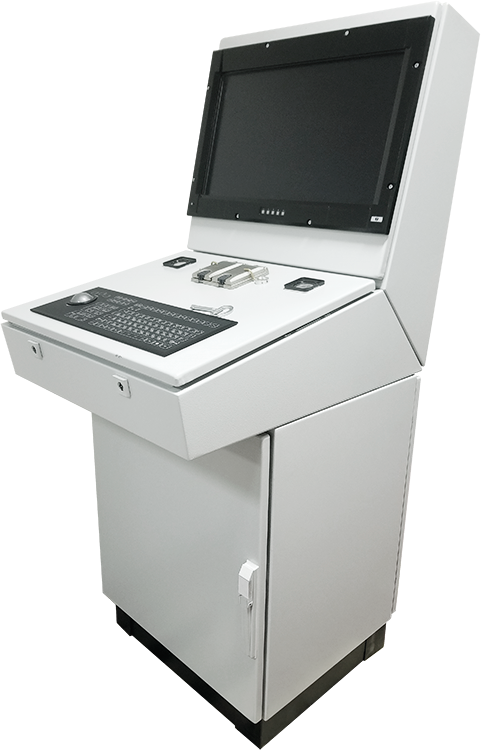

МПУ 210
Характеристики
Конструктивное исполнение:
- Цельнометаллическая сварная конструкция
- Условно разделяется на верхнюю и нижнюю секции
- Устанавливается на 4 опорных виброизоляторах
Основные элементы системы:
- Видеомодуль 24” с разрешением 1920х1200
- Панель управления и ввода данных
- Промышленный вычислитель РМО-400 в корпусе 19” 4U
- Источник бесперебойного питания СП-5000.30 в корпусе 19” 2U
- Задняя панель ввода-вывода
Панель управления и ввода данных:
- Промышленная мембранная клавиатура с трекболом 50 мм
- Панель авторизации, контроля и управления питанием
- Опечатываемый технологический отсек (внешние порты USB 2.0, LAN и др.)
Промышленный вычислитель РМО-400:
- Компактная промышленная ЭВМ в формате PICMG 1.3 в шасси Евромеханика 19” 4U
- Intel Core i7-9700, ОЗУ 32 ГБ, Quadro RTX A2000, 2xSATA SSD 2ТБ HotSwap, 6 x LAN, 4 x COM, 8 x USB 2.0
- Опционально – коммуникационные платы в формате PCI или PCI-e
- Резервированный источник питания ATX 400 Вт, вход AC 100...240 В, опционально DC 27 В
Задняя панель ввода-вывода:
Винтовые разъемы с ответными соединителями - 6xLAN 1GB, 4xCOM, 6xUSB
Особенности
- МПУ сухопутного исполнения с большим дисплеем
- Конфигурирование горизонтальной откидной консоли и технологического отсека по требованиям Заказчика
- Промышленный вычислитель серии РМО с дискретной графикой и широкими коммуникационными возможностями
- Большое время автономной работы (не менее 20 минут)

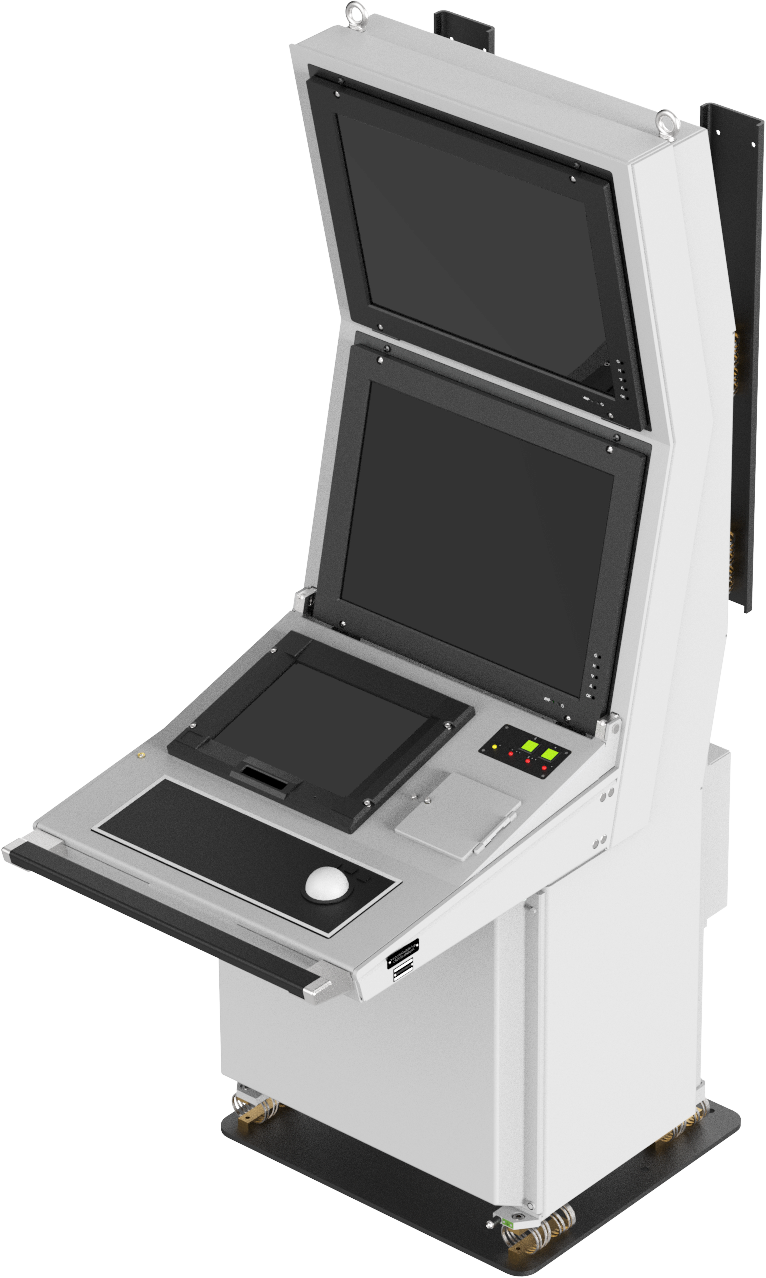

МПУ 130
Характеристики
Конструктивное исполнение:
- Цельнометаллическая сварная конструкция
- Условно разделяется на верхнюю, среднюю и нижнюю секции
- Устанавливается на 8 опорных виброизоляторов
Основные элементы системы:
- 2 основных видеомодуля 21” с разрешением 1600х1200
- Панель управления и ввода данных с дополнительным видеомодулем
- Вычислительный комплекс ВК-342 в корпусе Евромеханика 19” 4U
- Источник вторичного электропитания в корпусе Евромеханика 19” 4U
- Панель ввода-вывода
Панель управления и ввода данных:
- Видеомодуль 12” с сенсорным экраном
- Промышленная мембранная клавиатура с трекболом 50 мм
- Панель авторизации, контроля и управления питанием
- Опечатываемый технологический отсек (внешние порты USB 2.0, LAN и др.)
Вычислительный комплекс ВК-342:
- Модульный вычислитель в формате Compact PCI Serial в шасси Евромеханика 19” 4U
- 2 независимых вычислительных сегмента: Intel Core i7-4700EQ. ОЗУ 8 ГБ, mSATA SSD 512 ГБ, 6 x LAN M12, 4 x COM, 4 x USB M12, 6 модулей накопителей 2x2.5” SATA
- Опционально – дополнительные периферийные модули CPCI Serial
Источник вторичного электропитания:
- Подсистема модульного электропитания, вход DC 300 В, опционально AC 100...240 В
- Горячее резервирование
- Блок управления подачей питания
- Модуль бесперебойного питания на суперконденсаторах МБП-300
Панель ввода-вывода:
Винтовые разъемы с ответными соединителями 4xLAN, 4xCOM, 4xUSB
Особенности
- МПУ морского исполнения для обработки больших объемов данных
- Реализация многопроцессорных гетерогенных конфигураций на базе вычислителей серии ВК
- Конфигурирование горизонтальной откидной консоли и технологического отсека по требованиям Заказчика
- ИБП на суперконденсаторах
- Высокая ремонтопригодность, замена модулей «на ходу»;
- Складной конструктив корпуса обеспечивает возможность транспортирования МПУ через люки 600х600мм

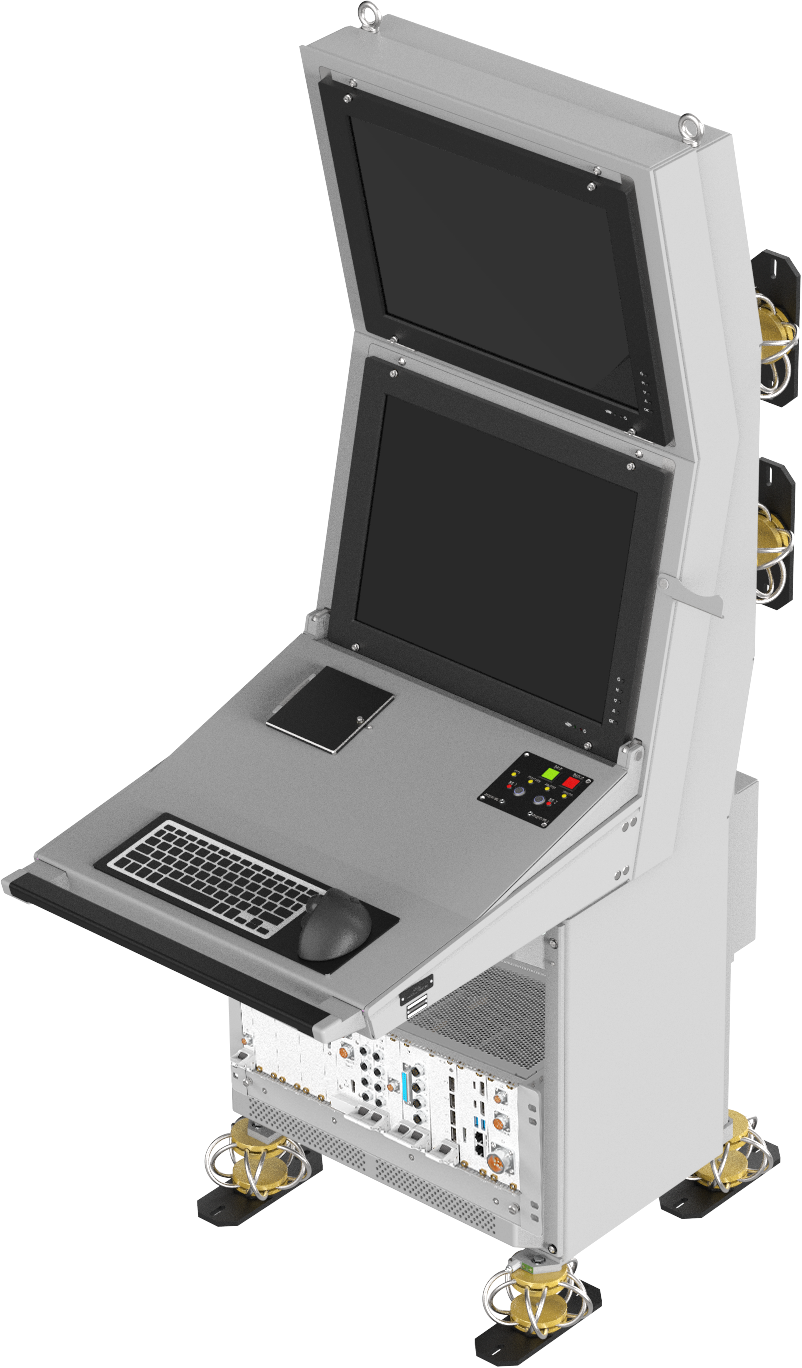

МПУ 111
Характеристики
Конструктивное исполнение:
- Цельнометаллическая сварная конструкция
- Условно разделяется на верхнюю, среднюю и нижнюю секции
- Устанавливается на 8 опорных виброизоляторов.
Основные элементы системы:
- 2 видеомодуля 21” с разрешением 1600х1200
- Панель управления и ввода данных
- Вычислительный комплекс ВК-341 в корпусе Евромеханика 19” 4U
- Панель ввода-вывода
Панель управления и ввода данных:
- Промышленная мембранная клавиатура с трекболом 50 мм
- Панель авторизации, контроля и управления питанием
- Опечатываемый технологический отсек (внешние порты USB 2.0, LAN и др.)
Вычислительный комплекс ВК-341:
- Модульный вычислитель в формате Compact PCI Serial в шасси Евромеханика 19” 4U
- Intel Core i7-4700EQ. ОЗУ 8 ГБ, mSATA SSD 256 ГБ, 6 x LAN M12, 4 x COM, 4 x USB M12
- Опционально – дополнительные периферийные модули CPCI Serial
- Подсистема модульного электропитания, вход AC 100...240 В, опционально DC 27 В
Панель ввода-вывода:
Винтовые разъемы с ответными соединителями - 4xLAN, 4xCOM, 2xUSB
Особенности
- МПУ морского исполнения в минимальной конфигурации
- Конфигурирование горизонтальной откидной консоли и технологического отсека по требованиям Заказчика
- Высокая ремонтопригодность, замена модулей «на ходу»
- Складной конструктив корпуса обеспечивает возможность транспортирования МПУ через люки 600х600мм

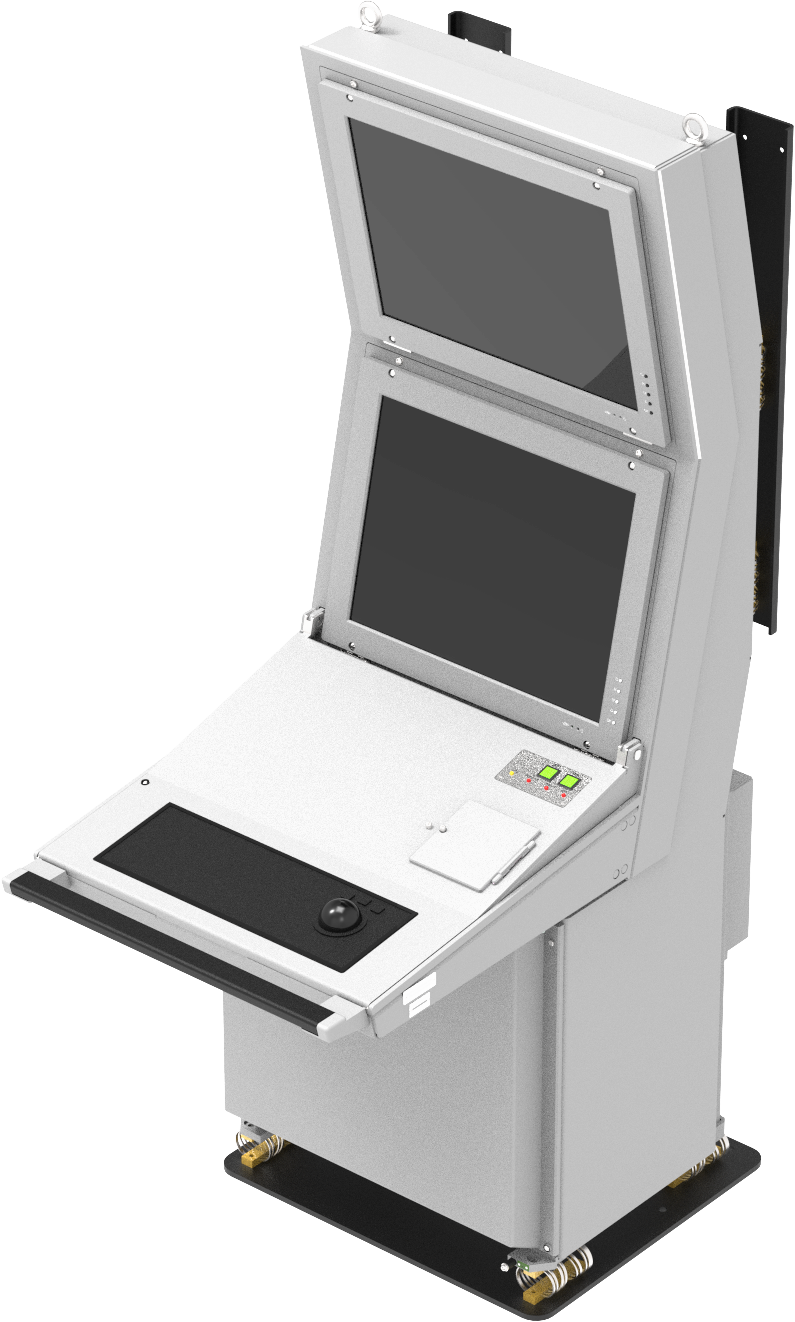

МПУ 160 /161
Характеристики
Конструктивное исполнение:
- Цельнометаллическая сварная конструкция
- Условно разделяется на верхнюю, среднюю и нижнюю секции
- Устанавливается на 8 опорных виброизоляторов
Основные элементы системы:
- 2 основных видеомодуля 21” с разрешением 1600х1200
- Панель управления и ввода данных
- Вычислительный комплекс ВК-341 в корпусе Евромеханика 19” 4U
- Источник вторичного электропитания в корпусе Евромеханика 19” 4U
- Панель ввода-вывода
- Отдельностоящий приборный шкаф с источником бесперебойного питания СП-5000.30 и защищенным принтером УПЗ (МПУ-161)
- Дополнительный внешний видеомодуль ПСОИ 550 (МПУ-161)
Панель управления и ввода данных:
- Промышленная длинноходовая клавиатура с трекболом 50 мм
- Панель авторизации, контроля и управления питанием
- Опечатываемый технологический отсек (внешние порты USB 2.0, LAN и др.)
Вычислительный комплекс ВК-341:
- Модульный вычислитель в формате Compact PCI Serial в шасси Евромеханика 19” 4U
- Intel Xeon E3-1505MV6 3.0/4.0GHz. ОЗУ 16 ГБ, mSATA SSD 512 ГБ, 4 x LAN M12, 8 x USB M12, модуль дискретной графики, модуль eSATA
- Встроенный блок КВМ-удлинителя (МПУ-161)
- Опционально – дополнительные периферийные модули CPCI Serial
Источник вторичного электропитания:
- Подсистема модульного электропитания, вход AC 100...240 В
- Горячее резервирование
- Блок управления подачей питания
Панель ввода-вывода:
- Винтовые разъемы с ответными соединителями 2xLAN, 2xUSB, 1xВидео
- Опечатываемый отсек для внешнего твердотельного накопителя
Особенности:
- Универсальный МПУ морского исполнения с внешним периферийным оборудованием
- Конфигурирование горизонтальной откидной консоли и технологического отсека по требованиям Заказчика
- Высокая ремонтопригодность, замена модулей «на ходу»
- Складной конструктив корпуса обеспечивает возможность транспортирования МПУ через люки 600х600мм
- Возможность реализации многомониторных конфигураций в различных сочетаниях

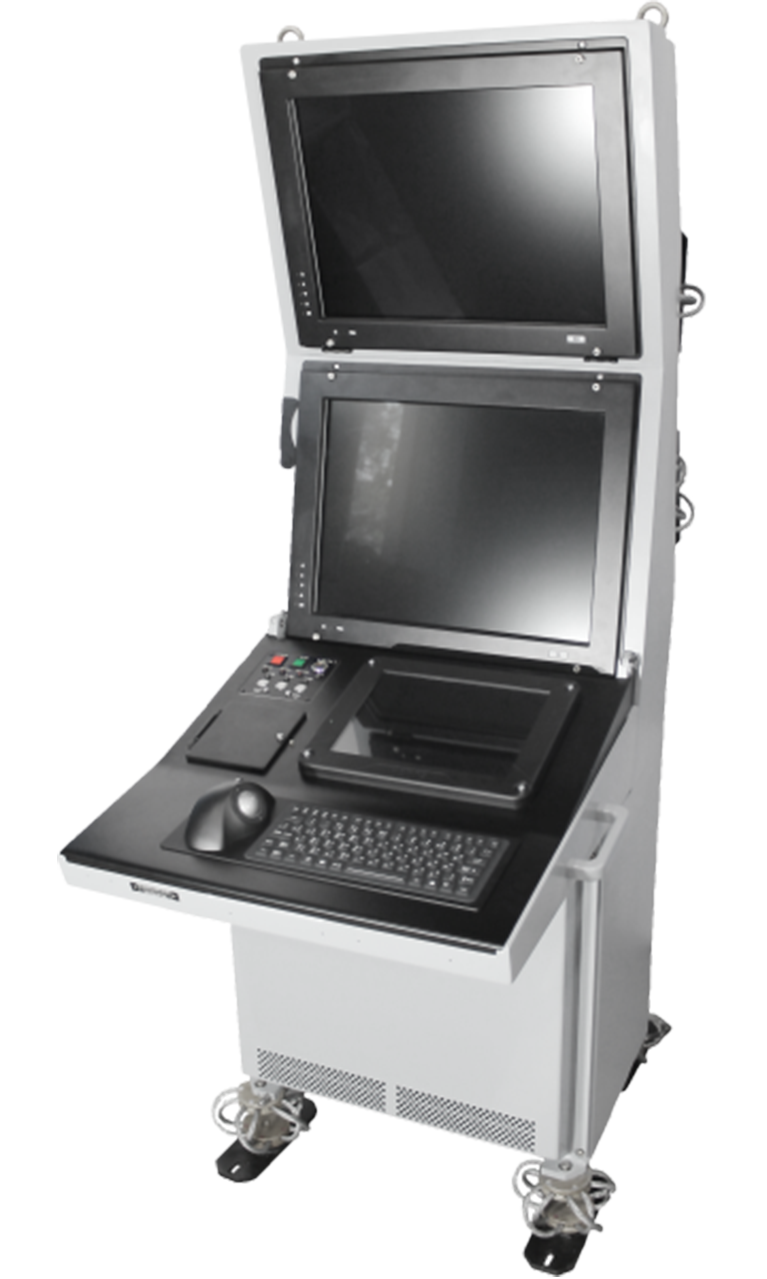

МПУ-150 / 151
Конструктивное исполнение
― Цельнометаллическая сварная конструкция
― Условно разделяется на верхнюю, среднюю и нижнюю секции
― Устанавливается на 8 опорных виброизоляторов
Основные элементы системы
― 2 основных видеомодуля 21” с разрешением 1600х1200
― Панель управления и ввода данных с дополнительным видеомодулем
― Вычислительный комплекс ВК-272 в корпусе Евромеханика 19” 7U
― Панель ввода-вывода
Панель управления и ввода данных
― Моноблочный вычислитель ППВ-120 с сенсорным экраном (МПУ-151)
― Промышленная прорезиненная клавиатура с манипулятором трекбол
― Панель авторизации, контроля и управления питанием
― Встроенный КВМ- и аудио- переключатель
― Опечатываемый отсек для внешнего твердотельного накопителя
― Опечатываемый технологический отсек (внешние порты USB 2.0)
Вычислительный комплекс ВК-272
― Модульный вычислитель на базе конструктива Евромеханика 19” 7U с вентиляционным поддоном 1U
― 2 независимых вычислительных сегмента: Core i7-8850HE, ОЗУ 32 ГБ, SATA SSD 8 TБ, 3 x LAN M12, 4 x COM, 2 x МКИО, 4 x USB M12, Аудио
― 3 модуля сетевого коммутатора 8 x 1GB
― Опционально – дополнительные периферийные модули ― Подсистема модульного электропитания, вход AC 100...240 В, опционально DC 27 В
― Модуль ИБП, обеспечивает работу системы не менее 15 минут
Панель ввода-вывода
― Винтовые разъемы с ответными соединителями 16xLAN, 8xCOM
― Изделие МПУ-150/151 предназначено для использования в системах управления комплексами радиоэлектронного вооружения
― Построен на базе вычислительного комплекса серии ВК-272 с двумя вычислительными сегментами
― Комплектуется дополнительным моноблочным вычислителем ППВ-120
― Оснащен модулями сетевых гигабитных коммутаторов в формате Евромеханика 6U 4HP
― Опечатываемый отсек для внешнего твердотельного накопителя
― Конфигурирование горизонтальной откидной консоли и технологического отсека по требованиям Заказчика
МПУ 120/121
Характеристики
Конструктивное исполнение:
- Цельнометаллическая сварная конструкция
- Условно разделяется на верхнюю, среднюю и нижнюю секции
- Устанавливается на 8 опорных виброизоляторов
Основные элементы системы:
- 2 основных видеомодуля 21” с разрешением 1600х1200
- Панель управления и ввода данных с дополнительным видеомодулем
- Вычислительный комплекс ВК-341 в корпусе Евромеханика 19” 4U
- Источник вторичного электропитания в корпусе Евромеханика 19” 4U
- Панель ввода-вывода
Панель управления и ввода данных:
- Видеомодуль 12” с сенсорным экраном
- Промышленная мембранная клавиатура с трекболом 50 мм
- Панель авторизации, контроля и управления питанием
- Опечатываемый технологический отсек (внешние порты USB 2.0, LAN и др.)
Вычислительный комплекс ВК-341:
- Модульный вычислитель в формате Compact PCI Serial в шасси Евромеханика 19” 4U
- Intel Core i7-4700EQ. ОЗУ 8 ГБ, mSATA SSD 128 ГБ, модуль SATA SSD 2 ТБ, 6 x LAN M12, 4 x COM, 8 x USB M12, 4 x МКИО, модуль дискретной графики, модуль 4-канального видеозахвата
- Опционально – дополнительные периферийные модули CPCI Serial
Источник вторичного электропитания:
- Подсистема модульного электропитания, вход AC 100...240 В, опционально DC 27 В или DC 300 В
- Горячее резервирование
- Блок управления подачей питания
- Модуль бесперебойного питания на суперконденсаторах МБП-300
Панель ввода-вывода:
Винтовые разъемы с ответными соединителями 4xLAN, 4xCOM, 4xUSB, 4хМКИО
Особенности
- МПУ морского исполнения с большими коммуникационными возможностями
- Конфигурирование горизонтальной откидной консоли и технологического отсека по требованиям Заказчика
- Широкий спектр внешних интерфейсов и питающих напряжений, «горячая» замена модулей
- Модульный ИБП на суперконденсаторах
- Высокая ремонтопригодность, замена модулей «на ходу»
- Складной конструктив корпуса обеспечивает возможность транспортирования МПУ через люки 600х600мм
Базовые характеристики
