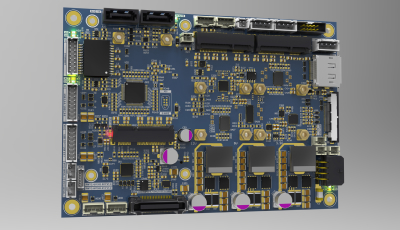

Плата-носитель COM Express Type-10
Полная совместимость со стандартами PICMG COM Express ревизии 2.0 и 3.0, mini PCI Express EMS, mini SATA EMS, USB, VESA Display Port 1.4.
Выполнена в 3,5”-подобном форм-факторе.
| Поддерживаемые стандарты PICMG COM Express |
Rev. 2.0 / 3.0 |
| Напряжение питания |
DC 18…36 В |
| Формат подсистемы питания |
ATX |
| USB |
4 x USB 2.0, 2 x USB 3.0 / USB 2.0 |
| Ethernet/LAN |
до 1 Гбит/с |
| Карты расширения |
2 x miniPCI-E (Full/Half Card) |
| SATA |
2 x SATA или 1 x SATA + 1 x miniSATA* |
| Видеовыходы |
Display Port 1.4 |
| eDP 1.4 / VGA** |
GPIO 4 x GPI + 4 x GPO |
| Последовательные порты |
2 x UART |
| Разъём расширения |
2 x PCI Express X1
2 x USB 2.0
1 x I2C
1 x SMBus
1 x 12 В, 2 А
1 x 5 В, 2 А
1 x 5 В, 1 А (дежурное питание) |
| Разъёмы внешнего питания |
1 x 12 В, 2 A + 5 В, 2 А
1 x 12 В, 2 А + 3.3 В, 2 А*** |
| Дополнительные разъёмы |
1 x RTC BAT
1 x FAN (12 В, тахометр + ШИМ)
1 x аудио стерео выход 5 + 5 W (опционально)
1 x оптореле 50 В / 200
мА |
| Диапазон рабочих температур |
-40 … +85 град. С**** |
| Габаритные размеры |
Длина: 146 мм;
Ширина: 102 мм;
Высота компонентов над платой: 15 мм;
Установочная высота процессорного модуля: 8 мм. |
| Дополнительные функции |
Защиты от КЗ, перегрузки и обратной утечки тока на всех разъёмах внешнего питания;
Защиты от КЗ и перегрузки на всех разъёмах USB;
Три уровня эквализации и два уровня усиления сигналов Display Port и eDP;
Разъём для внешнего подключения к двум расположенным на плате термодатчикам (I2C);
Автоматический сброс питания при заморозке (-42 град. С) и перегреве (+90 град. С);
Светодиодная индикация: LAN Link/Speed/Activity, SATA Activity, Power Good, VSB Power, mSATA Presence;
Зуммер. |
*При установке карты miniSATA доступен только один разъём SATA.
**Режимы eDP и VGA поддерживаются только при наличии у модуля eDP выхода и могут переключаться в процессе работы системы.
***Используется для питания eDP матрицы (при её наличии) или как разъём питания общего назначения.
****Верхняя граница температурного диапазона доступна только при наличии принудительного охлаждения платы.
