МПУ-150 / 151

Конструктивное исполнение

― Цельнометаллическая сварная конструкция

― Условно разделяется на верхнюю, среднюю и нижнюю секции

― Устанавливается на 8 опорных виброизоляторов

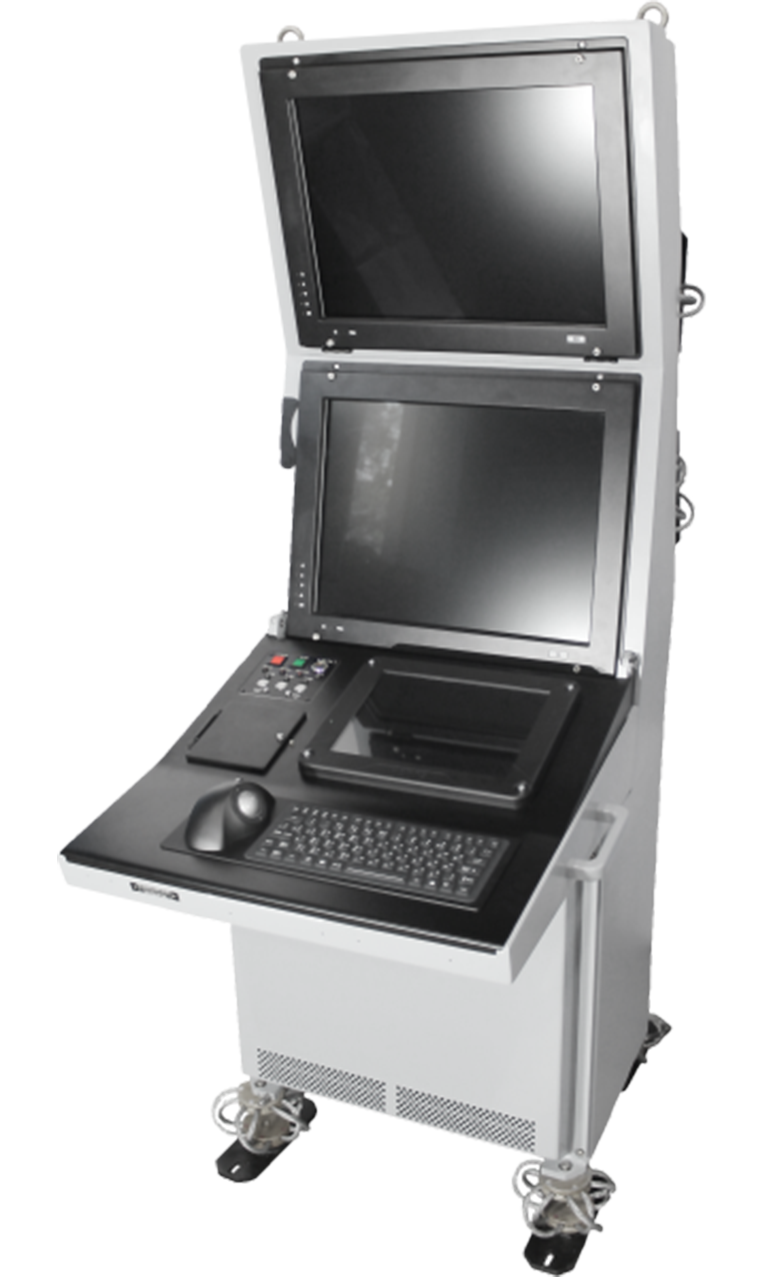

Основные элементы системы

― 2 основных видеомодуля 21” с разрешением 1600х1200

― Панель управления и ввода данных с дополнительным видеомодулем

― Вычислительный комплекс ВК-272 в корпусе Евромеханика 19” 7U

― Панель ввода-вывода

Панель управления и ввода данных

― Моноблочный вычислитель ППВ-120 с сенсорным экраном (МПУ-151)

― Промышленная прорезиненная клавиатура с манипулятором трекбол

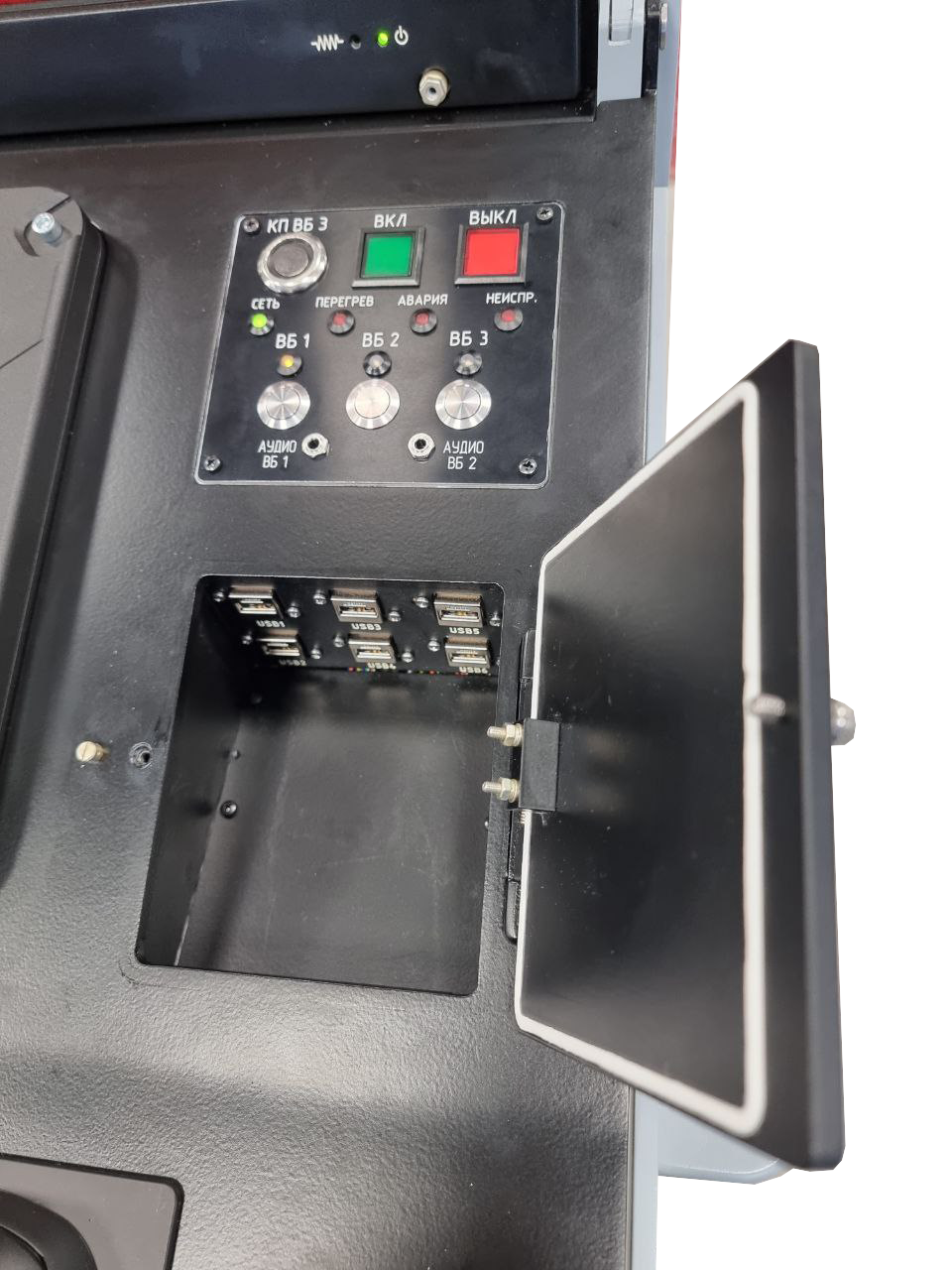

― Панель авторизации, контроля и управления питанием

― Встроенный КВМ- и аудио- переключатель

 ― Опечатываемый отсек для внешнего твердотельного накопителя

― Опечатываемый технологический отсек (внешние порты USB 2.0)

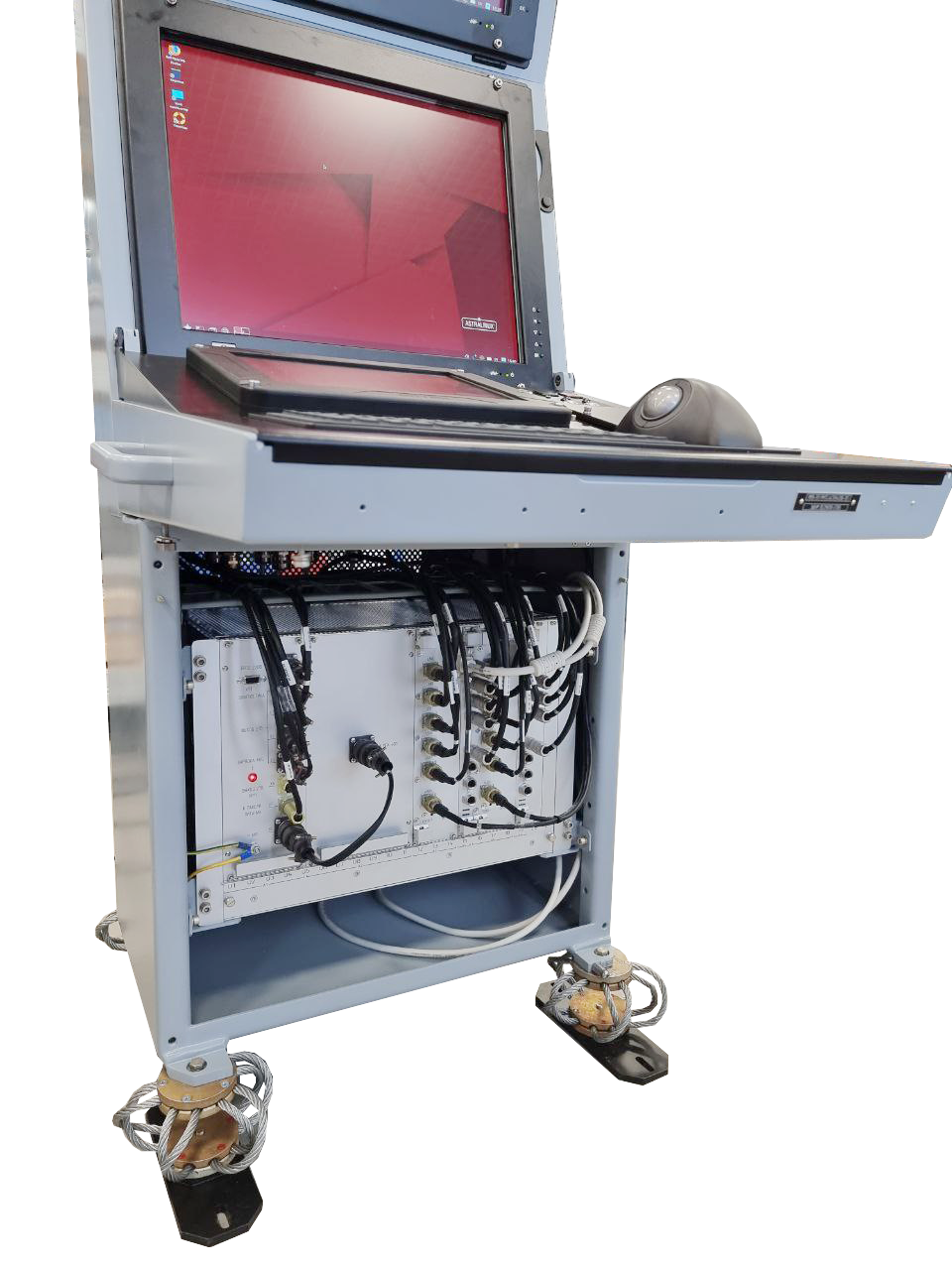

Вычислительный комплекс ВК-272

― Модульный вычислитель на базе конструктива Евромеханика 19” 7U с вентиляционным поддоном 1U

― 2 независимых вычислительных сегмента: Core i7-8850HE, ОЗУ 32 ГБ, SATA SSD 8 TБ, 3 x LAN M12, 4 x COM, 2 x МКИО, 4 x USB M12, Аудио

― 3 модуля сетевого коммутатора 8 x 1GB

― Опционально – дополнительные периферийные модули ― Подсистема модульного электропитания, вход AC 100...240 В, опционально DC 27 В

― Модуль ИБП, обеспечивает работу системы не менее 15 минут

Панель ввода-вывода

― Винтовые разъемы с ответными соединителями 16xLAN, 8xCOM

― Изделие МПУ-150/151 предназначено для использования в системах управления комплексами радиоэлектронного вооружения

― Построен на базе вычислительного комплекса серии ВК-272 с двумя вычислительными сегментами

― Комплектуется дополнительным моноблочным вычислителем ППВ-120

― Оснащен модулями сетевых гигабитных коммутаторов в формате Евромеханика 6U 4HP

 ― Опечатываемый отсек для внешнего твердотельного накопителя

― Конфигурирование горизонтальной откидной консоли и технологического отсека по требованиям Заказчика
